เส้นรอบวงอัตโนมัติเครื่องเชื่อม

ลักษณะ
อู่ ABK ให้เครื่องเชื่อมอาร์ Submerged ใช้สำหรับการก่อสร้างรูปทรงกระบอกแนวตั้ง แตกต่างจากตลาดในปัจจุบัน MSHW ชุดช่างเชื่อมเส้นรอบวงอัตโนมัติของเราพร้อมกับระบบไดรฟ์คู่ที่มั่นคง ระบบการเชื่อมอาร์ self-propelled จมอยู่ใต้น้ำสามารถช่วยลดเวลาในการก่อสร้าง 25% ของการเชื่อมคู่มือการใช้งาน เครื่องจะใช้การเชื่อมขวางสำหรับการเชื่อมวงแหวนด้านในและด้านนอกของทรงกระบอกตรง เรามีการเชื่อมเส้นรอบวงอัตโนมัติด้วย 3 การกำหนดค่าต่างๆสำหรับประเภทของรถถัง

ชิ้นส่วนหลักของเส้นรอบวงเชื่อมอัตโนมัติ

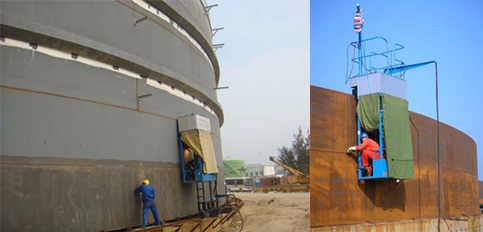

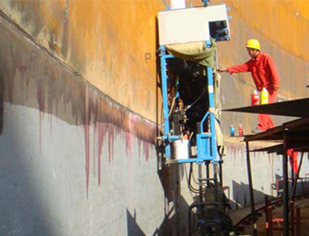

A. แพลตฟอร์มผู้ประกอบการ

ลักษณะ กรอบหลักของมันจะประกอบด้วยหน่วยดำเนินการเชื่อมขวางและรอยโครงสร้างเหล็ก
บังคับสำหรับ & ldquo; ด้านล่างขึ้น & rdquo; การก่อสร้างถัง
นาที. Dia .: 5.0M
เชลล์จาน: 1.5 ~ 2.5m

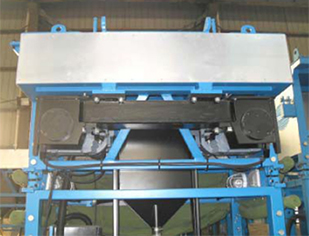

B. หน่วยไดรฟ์แบบ Dual
AC ออกแบบไดรฟ์ช่วยให้คู่นี้โค้ง Submerged เครื่องเชื่อมที่จะทำให้รอบวงกลมเต็มถังและเชื่อมข้อบกพร่องทั้งหมดและข้อบกพร่องในขณะที่มันเคลื่อนย้าย ไดรฟ์ระบบคู่นี้มีเสถียรภาพมากขึ้นและง่ายต่อการใช้งานเมื่อเทียบกับระบบไดรฟ์เดียวและก็มีประสิทธิภาพมากขึ้นในการซ่อมแซมข้อบกพร่อง

  • ตั้งโปรแกรมไดรฟ์ความถี่ตัวแปร

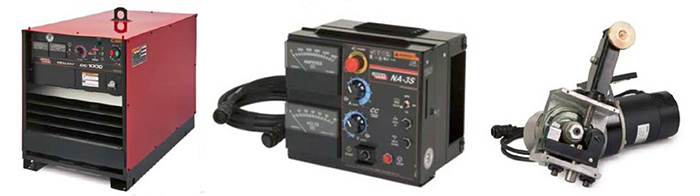

C. แหล่งพลังงานและชุดป้อนลวด

ลักษณะ ระบบเชื่อมเป็นอุปกรณ์ที่มี LINCOLN NA-3 การควบคุมและการป้อนลวดเช่นเดียวกับหลอดลวดที่สอดคล้องกันและวงล้อลวด มันรองรับขดจมอยู่ใต้น้ำสายเชื่อมอาร์ด้านล่าง 27.2kg
แหล่งพลังงาน LINCOLN DC600
กล่องควบคุมสหรัฐอเมริกา NA-3S
ป้อนลวดสหรัฐอเมริกา NA-3

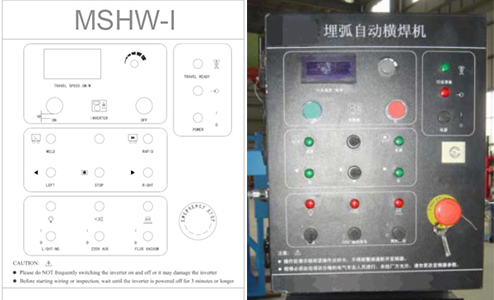

D. ตัวควบคุม
ระบบการควบคุม AGW เป็นกล่องควบคุมครบวงจรที่ควบคุมการทำงานของช่างเชื่อมเส้นรอบวงอัตโนมัติ มันสามารถควบคุมปั๊มฟลักซ์การกู้คืนสูญญากาศสวิตช์ซ็อกเก็ตไฟ 220V เสริมพลัง ฯลฯ กล่องควบคุมประกอบด้วยจอแสดงผลดิจิตอลต้องลูกบิดสวิทช์ไฟแสดงสถานะและปุ่มหยุดฉุกเฉิน ฯลฯ

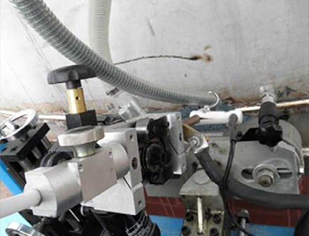

E.การกู้คืนระบบมูกเลือด
ความจุ: 60kg

  • ระบบสนับสนุนการฟลักซ์

F. สายเคเบิล

สายเคเบิ้ลเชื่อม 120mm² × 60m
สายเคเบิลควบคุม 10p × 2.5mm² × 60m
สายไฟ 3p × 4mm² × 60m
เคเบิ้ลสายดิน 120mm² × 5m

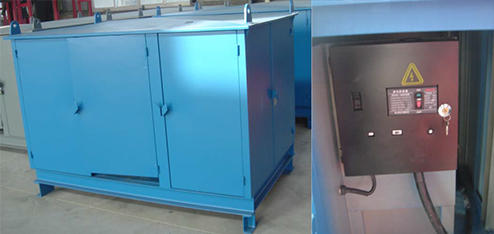

G. คณะรัฐมนตรี

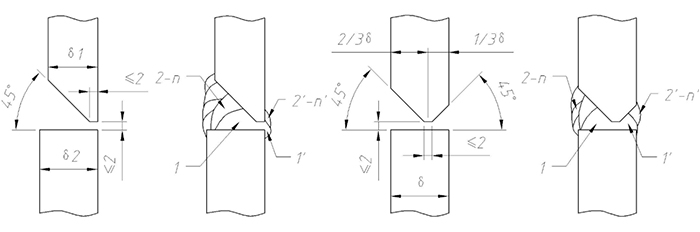

H. ประเภทของ Groove

  • ความหนา ≤14mm

    ความหนา>14mm


ส่วนประกอบของ GSAW-600 อัตโนมัติเส้นรอบวงช่างเชื่อม

No. ส่วนประกอบ ผู้ผลิต ปริมาณ ข้อสังเกต
1 เครื่องจักรหลัก ป้อนลวด NA-3 USA LINCOLN 1 ชุด นำเข้า
รีลลวดและลวดระวิง
ไฟฉายและจอนมุม
หนีบสายไฟ
2 การดำเนินงานกล่องและแผงควบคุม ควบคุม NA-3 1 ชุด นำเข้า
กล่องควบคุมสำหรับการเดินทางชั้น (แผงควบคุมรวม) WUXI ABK 1 ชุด ประเทศจีน
3 แหล่งพลังงาน LINCOLN DC600 สหรัฐอเมริกา LINCOLN 1 ชุด นำเข้า
4 การเดินทางการขนส่ง มอเตอร์ AC (2 ชุด) WUXI ABK 1 ชุด ประเทศจีน
ข้ามคาน
ประกอบล้อไดรฟ์ (2 ชุด)
กรอบการเชื่อม / ป้องกันลมอลูมิเนียม
แพลตฟอร์มผู้ประกอบการ
กรอบการขนส่งการเดินทางและการปรับกลไกของมัน (2 ชุด)
5 ไฟฉายอุปกรณ์ปรับ การปรับกลไกของไฟฉาย 1 ชุด
6 ระบบอัตโนมัติมูกเลือดหมุนเวียน ระบบสนับสนุนการชุมนุมฟลักซ์
สนับสนุนฟลักซ์อุปกรณ์เข็มขัดกระชับ
การขนส่งฟลักซ์และอุปกรณ์การกู้คืน
ภาชนะอุปทานฟลักซ์
ปั๊มสุญญากาศ
7 ระบบเสริม แผงควบคุมของระบบการกระจายอำนาจ WUXI ABK 1 ชุด
โคมไฟแสงป้องกันการระเบิด
8 ประกอบสายเคเบิล สายเคเบิลควบคุม(120mm2 × 60m × 1) สายเคเบิลเต้าเสียบที่มีคุณภาพสูงสำหรับเครื่องเชื่อมถัง 1 ชุด
สายเคเบิลควบคุม(10p × 1.5 mm2 × 60m × 1)
สายไฟ(3p × 4mm2 × 60m × 1)
สายดิน (120mm2 × 5m × 1)
  9 พาวเวอร์ซัพพลายและสายเคเบิ้ลที่เก็บกล่อง ตู้แร็คและอำนาจการควบคุมการกระจายอุปทาน   WUXI ABK 1 ชุด กันฝน
แหล่งพลังงานเชื่อมและตู้เก็บสายเคเบิล
10 เครื่องมือ ชุดเครื่องมือและชุดเครื่องมือ 1 ชุด ประเทศจีน
(GSAW-600 เครื่องเชื่อมคว่ำโค้งจมอยู่ใต้น้ำต้อง 380V + 10% / 3PH / 50Hz และมันจะใช้สำหรับรถถังจากล่างขึ้นบน.)
