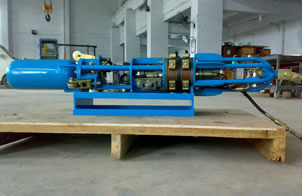

แคลมป์จัดวางท่อแบบยึดด้านใน

รายละเอียดแคลมป์จัดวางท่อแบบยึดด้านใน
ในการก่อสร้างและเชื่อมระบบท่อ คุณภาพงานเชื่อมมีผลมาจากหลายปัจจัย โดยการจัดวางท่อให้ได้ตำแหน่งที่ถูกต้องและแม่นยำถือว่ามีความสำคัญมากที่สุด เพราะนอกจากความคลาดเคลื่อนของตำแหน่งที่เกิดจากความไม่พร้อมของเครื่องมือจะส่งผลต่อคุณภาพรอยเชื่อมแล้ว ยังอาจส่งผลกระทบต่อระบบการทำงานอื่นๆ ทั้งหมดของระบบท่อ แคลมป์ยกท่อนี้มีความจำเป็นอย่างมากในงานเชื่อม ช่วยให้งานจัดวางท่อเป็นไปอย่างราบรื่น ยกท่อโดยยึดท่อจากด้านใน มีความสามารถสามารถในการเกี่ยวท่อหลายขนาดและน้ำหนัก ปรับยกระดับ และความลาดเอียงของท่อได้ ช่วยเพิ่มความหมาะสมและแม่นยำให้กับการจัดตำแหน่งท่อระหว่างเชื่อม

บริษัทเซี่ยงไฮ้ ซาเล แมชชีนเนอรี่ อีควิปเมนท์ คือผู้เชี่ยวชาญด้านการผลิตและจำหน่ายแคลมป์จัดวางท่อแบบยึดด้านใน ทั้งยังจำหน่ายอุปกรณ์อื่นๆ ได้แก่ แคลมป์จัดวางท่อแบบเกี่ยวด้านนอก เครื่องบิดท่อ เครื่องดัดท่อ เครื่องจักรเชื่อมโลหะ เครื่องเชื่อมท่อ เครื่องตัดซีเอ็นซี เครื่องเจียร เครื่องม้วนโลหะ เครื่องดัดโลหะ ฯลฯ เครื่องจักรของเรามีความโดดเด่นด้วยคุณภาพที่เชื่อถือได้ ประสิทธิภาพอันแม่นยำ การใช้งานที่ง่ายดาย และการบำรุงรักษาที่สะดวกรวดเร็ว ทั้งยังได้รับการทดสอบจากนานาชาติ และรับรองตามมาตรฐานยุโรป ISO และ CE certification และมีตลาดการส่งออกไปยังประเทศต่างๆ ทั่วโลก เช่น ประเทศสเปน อินเดีย เยอรมนี แอฟริกาใต้ บราซิล ชิลี อาร์เจนตินา รัสเซีย สิงคโปร์ อิตาลี ฝรั่งเศส เวียดนาม และประเทศอื่น ๆ อีกมากมาย กรุณาติดต่อเราหากท่านสนใจหรือต้องการสอบถามเพิ่มเติมเกี่ยวกับผลิตภัณฑ์

ข้อมูลทางเทคนิคแคลมป์จัดวางท่อแบบยึดด้านในซีรีย์ DKQ
รุ่น DKQ273:

ระยะเกี่ยวชิ้นงาน	273.10 นิ้ว (สามารถปรับได้ถึง 305 นิ้ว)
ขนาด	170 × 1350
น้ำหนัก	75 กิโลกรัม
จำนวนหัวยึด	6 × 2
กำลังยก	20 ตัน
แรงดันสูงสุด	1.5 Mpa
แรงดันเฉลี่ย	0.8 Mpa
อุปกรณ์ประกอบหลัก	FESTO pneumatic component

แคลมป์จัดวางท่อแบบยึดด้านใน รุ่น DKQ324:

ระยะเกี่ยวชิ้นงาน	323.85 12 นิ้ว (สามารถปรับได้ถึง 355 นิ้ว )
ขนาด	250 × 1500
น้ำหนัก	125 กิโลกรัม
จำนวนหัวยึด	8 × 2
กำลังยก	25 ตัน
แรงดันสูงสุด	1.5 Mpa
แรงดันเฉลี่ย	0.8 Mpa
อุปกรณ์ประกอบหลัก	FESTO pneumatic component

แคลมป์จัดวางท่อแบบยึดด้านใน รุ่น DKQ355:

ระยะเกี่ยวชิ้นงาน	355.614 นิ้ว (สามารถปรับได้ถึง 377 นิ้ว)
ขนาด	280 × 1500
น้ำหนัก	175 กิโลกรัม
จำนวนหัวยึด	10 × 2
กำลังยก	55 ตัน
แรงดันสูงสุด	1.5 Mpa
แรงดันเฉลี่ย	0.8 Mpa
อุปกรณ์ประกอบหลัก	FESTO pneumatic component

แคลมป์จัดวางท่อแบบยึดด้านใน รุ่น DKQ406:

ระยะเกี่ยวชิ้นงาน	406-457　　16 "-18 "
ขนาด	3600 × 1800
น้ำหนัก	290 กิโลกรัม
จำนวนหัวยึด	10 × 2
กำลังยก	85 ตัน
ระบบขับเคลื่อน	ควบคุมด้วยมือ
ความเร็วในการเคลื่อนท่อ	ควบคุมด้วยมือ
องศาในการเอียงท่อ	ควบคุมด้วยมือ
แรงดันสูงสุด	1.5 Mpa
แรงดันเฉลี่ย	0.8 Mpa
อุปกรณ์ประกอบหลัก	FESTO pneumatic component

แคลมป์จัดวางท่อแบบยึดด้านใน รุ่น DKQ610C:

ระยะเกี่ยวชิ้นงาน	Φ508-Φ559　20 "-22 "
ขนาด	Φ470 × 2200
น้ำหนัก	430 กิโลกรัม
จำนวนหัวยึด	10 × 2
กำลังยก	150 ตัน
ระบบขับเคลื่อน/เบรค	Unilateral two-wheel drive /Unilateral brake
ความเร็วในการเคลื่อนท่อ	0-1 เมตรต่อวินาที
องศาในการเอียงท่อ	15°
แรงดันสูงสุด	1.5 Mpa
แรงดันเฉลี่ย	0.8 Mpa
อุปกรณ์ประกอบหลัก	FESTO pneumatic component Ingersoll Rand pneumatic motor or COOPER axial piston motor

แคลมป์จัดวางท่อแบบยึดด้านใน รุ่น DKQ610C:

ระยะเกี่ยวชิ้นงาน	Φ610-Φ660　24 "-26 "
ขนาด	Φ550 × 2700
น้ำหนัก	550 กิโลกรัม
จำนวนหัวยึด	12 × 2
กำลังยก	183 ตัน
ระบบขับเคลื่อน/เบรค	Unilateral two-wheel drive /Unilateral brake
ความเร็วในการเคลื่อนท่อ	0-1 เมตรต่อวินาที
องศาในการเอียงท่อ	15°
แรงดันสูงสุด	1.5 Mpa
แรงดันเฉลี่ย	0.8 Mpa
อุปกรณ์ประกอบหลัก	FESTO pneumatic component Ingersoll Rand pneumatic motor or COOPER axial piston motor

แคลมป์จัดวางท่อแบบยึดด้านใน รุ่น DKQ711:

ระยะเกี่ยวชิ้นงาน	Φ711-Φ762(สามารถปรับได้ถึง Φ813)28 "-30 " (สามารถปรับได้ถึง 32" )
ขนาด	Φ650 × 2900
น้ำหนัก	700 กิโลกรัม
จำนวนหัวยึด	12 × 2
กำลังยก	270 ตัน
ระบบขับเคลื่อน/เบรค	Unilateral two-wheel drive /Unilateral brake
ความเร็วในการเคลื่อนท่อ	0-1 เมตรต่อวินาที
องศาในการเอียงท่อ	15°
แรงดันสูงสุด	1.5 Mpa
แรงดันเฉลี่ย	0.8 Mpa
อุปกรณ์ประกอบหลัก	FESTO pneumatic component Ingersoll Rand pneumatic motor or COOPER axial piston motor

แคลมป์จัดวางท่อแบบยึดด้านใน รุ่น DKQ813:

ระยะเกี่ยวชิ้นงาน	Φ813-Φ864(สามารถปรับได้ถึง Φ914), 32 "-34" (สามารถปรับได้ถึง36" )
ขนาด	Φ750 × 2900
น้ำหนัก	760 กิโลกรัม
จำนวนหัวยึด	16 × 2
กำลังยก	300 ตัน
ระบบขับเคลื่อน/เบรค	Unilateral two-wheel drive /Unilateral brake
ความเร็วในการเคลื่อนท่อ	0-1 เมตรต่อวินาที
องศาในการเอียงท่อ	15°
แรงดันสูงสุด	1.5 Mpa
แรงดันเฉลี่ย	0.8 Mpa
อุปกรณ์ประกอบหลัก	FESTO pneumatic component Ingersoll Rand pneumatic motor or COOPER axial piston motor

แคลมป์จัดวางท่อแบบยึดด้านใน รุ่น DKQ914:

ระยะเกี่ยวชิ้นงาน	Φ914-Φ965(สามารถปรับได้ถึง Φ1016), 36 "-38" (สามารถปรับได้ถึง 40" )
ขนาด	Φ850 × 3200
น้ำหนัก	850 กิโลกรัม
จำนวนหัวยึด	18 × 2
กำลังยก	450 ตัน
ระบบขับเคลื่อน/เบรค	Unilateral two-wheel drive /Trilateral double brake
ความเร็วในการเคลื่อนท่อ	0-1 เมตรต่อวินาที
องศาในการเอียงท่อ	15°
แรงดันสูงสุด	1.5 Mpa
แรงดันเฉลี่ย	0.8 Mpa
อุปกรณ์ประกอบหลัก	FESTO pneumatic component Ingersoll Rand pneumatic motor or COOPER axial piston motor

แคลมป์จัดวางท่อแบบยึดด้านใน รุ่น DKQ1016:

ระยะเกี่ยวชิ้นงาน	Φ1016-Φ1066 (สามารถปรับได้ถึง Φ1118), 40 "-42 " (สามารถปรับได้ถึง 44" )
ขนาด	Φ950 × 3200
น้ำหนัก	1400 กิโลกรัม
จำนวนหัวยึด	18 × 2
กำลังยก	450 ตัน
ระบบขับเคลื่อน/เบรค	Unilateral two-wheel drive /Trilateral double brake
ความเร็วในการเคลื่อนท่อ	0-1 เมตรต่อวินาที
องศาในการเอียงท่อ	15°
แรงดันสูงสุด	1.5 Mpa
แรงดันเฉลี่ย	0.8 Mpa
อุปกรณ์ประกอบหลัก	FESTO pneumatic component Ingersoll Rand pneumatic motor or COOPER axial piston motor

แคลมป์จัดวางท่อแบบยึดด้านใน รุ่น DKQ1168:

ระยะเกี่ยวชิ้นงาน	Φ1168-Φ1219(สามารถปรับได้ถึง Φ1270)46 "-48 " (สามารถปรับได้ถึง 50 ")
ขนาด	Φ 1000 × 3700
น้ำหนัก	1800 กิโลกรัม
จำนวนหัวยึด	20 × 2
กำลังยก	650 ตัน
ระบบขับเคลื่อน/เบรค	Unilateral two-wheel drive /Trilateral double brake
ความเร็วในการเคลื่อนท่อ	0-1 เมตรต่อวินาที
องศาในการเอียงท่อ	15°
แรงดันสูงสุด	1.5 Mpa
แรงดันเฉลี่ย	0.8 Mpa
อุปกรณ์ประกอบหลัก	FESTO pneumatic component Ingersoll Rand pneumatic motor or COOPER axial piston motor

แคลมป์จัดวางท่อแบบยึดด้านใน รุ่น DKQ1270:

ระยะเกี่ยวชิ้นงาน	Φ1270-Φ1320(สามารถปรับได้ถึง Φ1372)　　50 "-52 " (สามารถปรับได้ถึง 54 ")
ขนาด	Φ1150 × 4120
น้ำหนัก	2000 กิโลกรัม
จำนวนหัวยึด	24 × 2
กำลังยก	650 ตัน
ระบบขับเคลื่อน/เบรค	Unilateral two-wheel drive /Trilateral double brake
ความเร็วในการเคลื่อนท่อ	0-1 เมตรต่อวินาที
องศาในการเอียงท่อ	15°
แรงดันสูงสุด	1.5 Mpa
แรงดันเฉลี่ย	0.8 Mpa
อุปกรณ์ประกอบหลัก	FESTO pneumatic component Ingersoll Rand pneumatic motor or COOPER axial piston motor

แคลมป์จัดวางท่อแบบยึดด้านใน รุ่น DKQ1372:

ระยะเกี่ยวชิ้นงาน	Φ1372-Φ1420(สามารถปรับได้ถึง Φ1473) 54"-56 " (สามารถปรับได้ถึง 58")
ขนาด	Φ1250 × 4200
น้ำหนัก	2300 กิโลกรัม
จำนวนหัวยึด	30 × 2
กำลังยก	750 ตัน
ระบบขับเคลื่อน/เบรค	Unilateral two-wheel drive /Trilateral double brake
ความเร็วในการเคลื่อนท่อ	0-1 เมตรต่อวินาที
องศาในการเอียงท่อ	15°
แรงดันสูงสุด	1.5 Mpa
แรงดันเฉลี่ย	0.8 Mpa
อุปกรณ์ประกอบหลัก	FESTO pneumatic component Ingersoll Rand pneumatic motor or COOPER axial piston motor

แคลมป์จัดวางท่อแบบยึดด้านใน รุ่น DKQ1524:

ระยะเกี่ยวชิ้นงาน	Φ1524-Φ1575(สามารถปรับได้ถึง Φ1626)　 60 "-62" (สามารถปรับได้ถึง 64" )
ขนาด	Φ1380 × 4200
น้ำหนัก	2600 กิโลกรัม
จำนวนหัวยึด	6 30 × 2
กำลังยก	750 ตัน
ระบบขับเคลื่อน/เบรค	Unilateral two-wheel drive /Trilateral double brake
ความเร็วในการเคลื่อนท่อ	0-1 เมตรต่อวินาที
องศาในการเอียงท่อ	15°
แรงดันสูงสุด	1.5 Mpa
แรงดันเฉลี่ย	0.8 Mpa
อุปกรณ์ประกอบหลัก	FESTO pneumatic component Ingersoll Rand pneumatic motor or COOPER axial piston motor

แคลมป์จัดวางท่อแบบยึดด้านใน รุ่น DKQ1625:

ระยะเกี่ยวชิ้นงาน	Φ1625-Φ1676(สามารถปรับได้ถึง Φ1727)　 64 "-66 " (สามารถปรับได้ถึง 68 " )
ขนาด	Φ1475 × 4300
น้ำหนัก	2800 กิโลกรัม
จำนวนหัวยึด	30 × 2
กำลังยก	750 ตัน
ระบบขับเคลื่อน/เบรค	Unilateral two-wheel drive /Trilateral double brake
ความเร็วในการเคลื่อนท่อ	0-1 เมตรต่อวินาที
องศาในการเอียงท่อ	15°
แรงดันสูงสุด	1.5 Mpa
แรงดันเฉลี่ย	0.8 Mpa
อุปกรณ์ประกอบหลัก	FESTO pneumatic component Ingersoll Rand pneumatic motor or COOPER axial piston motor

แคลมป์จัดวางท่อแบบยึดด้านใน รุ่น DKQ1727:

ระยะเกี่ยวชิ้นงาน	Φ1727-Φ1799(สามารถปรับได้ถึง Φ1829)　 68 "-70 " (สามารถปรับได้ถึง 72 " )
ขนาด	Φ1570 × 4400
น้ำหนัก	3000 กิโลกรัม
จำนวนหัวยึด	30 × 2
กำลังยก	750 ตัน
ระบบขับเคลื่อน/เบรค	Unilateral two-wheel drive /Trilateral double brake
ความเร็วในการเคลื่อนท่อ	0-1 เมตรต่อวินาที
องศาในการเอียงท่อ	15°
แรงดันสูงสุด	1.5 Mpa
แรงดันเฉลี่ย	0.8 Mpa
อุปกรณ์ประกอบหลัก	FESTO pneumatic component Ingersoll Rand pneumatic motor or COOPER axial piston motor

แคลมป์จัดวางท่อแบบยึดด้านใน รุ่น DKQ1829:

ระยะเกี่ยวท่อ	Φ1829-Φ1880(สามารถปรับได้ถึง Φ1930)　 72 "-74 " (สามารถปรับได้ถึง76 " )
ขนาด	Φ1680 × 4500
น้ำหนัก	3500 กิโลกรัม
จำนวนหัวยึด	36 × 2
กำลังยก	850 ตัน
ระบบขับเคลื่อน/เบรค	Unilateral two-wheel drive /Trilateral double brake
ความเร็วในการเคลื่อนท่อ	0-1 เมตรต่อวินาที
องศาในการเอียงท่อ	15°
แรงดันสูงสุด	1.5 Mpa
แรงดันเฉลี่ย	0.8 Mpa
อุปกรณ์ประกอบหลัก	FESTO pneumatic component Ingersoll Rand pneumatic motor or COOPER axial piston motor

แคลมป์จัดวางท่อแบบยึดด้านใน รุ่น DKQ1930:

ระยะเกี่ยวชิ้นงาน	Φ1930-Φ1981(สามารถปรับได้ถึง Φ2032)　 76 "-78 " (สามารถปรับได้ถึง 80" )
ขนาด	Φ1780 × 4500
น้ำหนัก	3800 กิโลกรัม
จำนวนหัวยึด	36 × 2
กำลังยก	850 ตัน
ระบบขับเคลื่อน/เบรค	Unilateral two-wheel drive /Trilateral double brake
ความเร็วในการเคลื่อนท่อ	0-1 เมตรต่อวินาที
องศาในการเอียงท่อ	15°
แรงดันสูงสุด	1.5 Mpa
แรงดันเฉลี่ย	0.8 Mpa
อุปกรณ์ประกอบหลัก	FESTO pneumatic component Ingersoll Rand pneumatic motor or COOPER axial piston motor

อุปกรณ์เชื่อมท่อ รุ่น DKQ2032:

ระยะเกี่ยวชิ้นงาน	Φ1524-Φ1575(สามารถปรับได้ถึง Φ1626)　 60 "-62" (สามารถปรับได้ถึง 64" )
ขนาด	Φ1380 × 4200
น้ำหนัก	2600 กิโลกรัม
จำนวนหัวยึด	30 × 2
กำลังยก	750 ตัน
ระบบขับเคลื่อน/เบรค	Unilateral two-wheel drive /Trilateral double brake
ความเร็วในการเคลื่อนท่อ	0-1 เมตรต่อวินาที
องศาในการเอียงท่อ	15°
แรงดันสูงสุด	1.5 Mpa
แรงดันเฉลี่ย	0.8 Mpa
อุปกรณ์ประกอบหลัก	FESTO pneumatic component Ingersoll Rand pneumatic motor or COOPER axial piston motor
