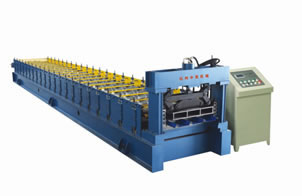

เครื่องรีดขึ้นรูป

รายละเอียดเครื่องรีดขึ้นรูป
การรีดขึ้นรูปชิ้นมีอยู่หลายรูปแบบ ขึ้นอยู่กับรูปร่างของชิ้นงานที่ต้องการ เครื่องรีดขึ้นรูปโลหะ ประกอบไปด้วยวัสดุหลักๆ ได้แก่ เครื่องป้อนคอยล์ ระบบควบคุมลูกรีด แท่นรีดโลหะ อุปกรณ์ควบคุมก่อนการตัด ระบบไฮดรอลิก และอุปกรณ์ควบคุมอิเล็คทรอนิกส์ (Programmable Logic Controller)

ด้านล่างนี้คือข้อมูลเพิ่มเติมสำหรับส่วนประกอบของเครื่องรีดขึ้นรูปโลหะ
1. เครื่องป้อนคอยล์
เครื่องป้อนคอยล์ประกอบไปด้วยฐานและพื้นที่จุคอยล์น้ำหนัก 5, 000 กิโลกรัม โดยแผ่นโลหะจะถูกลำเลียงไปตามสายพานปรับระดับด้วยมือ ก่อนที่จะถูกลำเลียงโดยใช้ลูกรอกยกขึ้นติดตั้งบน เครื่องป้อนคอยล์จากนั้นแผ่นเหล็กจะถูกคลี่ออกจากลูกคอยล์ (Coil) โดยเครื่องป้อนและถูกส่งต่อโดยอัตโนมัติไปยังแท่นรีด
2. ระบบควบคุมแผ่นโลหะ
ระบบควบคุมแผ่นโลหะอาศัยรางควบคุมทิศทาง และฉากกั้นในการปรับความกว้าง และควบคุมตำแหน่งของแผ่นโลหะ โดยแผ่นโลหะจะถูกเคลื่อนให้อยู่ในตำแหน่งที่เหมาะสม และถูกส่งต่อไปยังแท่นรีด
3. แท่นรีดโลหะ
แท่นรีดโลหะทำมาจากโลหะคุณภาพสูง (No.45 forged steel) พร้อมกรอบของแท่นรีดโลหะที่ถูกทำขึ้นพิเศษ หลังจากผ่านกระบวนการรีด แผ่นโลหะจะถูกเคลือบด้วยกระบวนการเคลือบเชิงไฟฟ้า (Electrolytic Deposition) ด้วยโครเมียม (Chromium) หรือการชุบฮาร์ดโครม (Hard Chrome) ด้วยความหนา 0.05 มม.
4. เครื่องมือควบคุมก่อนการการตัด
เครื่องมือควบคุมก่อนการการตัดของเราอาศัยระบบไฮดรอลิกเข้ามาช่วยในการตัด ทำให้การตัดด้วยมีความเที่ยงตรง และแม่นยำสูง
5. อุปกรณ์ควบคุมอิเล็คทรอนิกส์ (Programmable Logic Controller)
เครื่องรีดขึ้นรูปโลหะของบริษัทอาศัยระบบควบคุมอิเล็คทรอนิกส์ หรือ PLC control system ทั้งยังมีระบบแปลงความถี่กระแสไฟฟ้าอัตโนมัติ จากบริษัทมิตซูบิชิ ประเทศญี่ปุ่น
6.ชุดควบคุมระบบไฮดรอลิก
เราใช้ระบบไฮดรอลิกในการควบคุมเครื่องรีดขึ้นรูปโลหะ ดังเช่นการตัดชิ้นงานให้ได้รูปร่างต่างๆ ตามต้องการ นอกจะประสิทธิภาพในการ ความพิเศษของของระบบไฮดรอลิกของเราคือประหยัดพลังงาน โดยทุกครั้งที่เครื่องจักรหยุดการตัด พาวเวอร์จะถูกตัดพร้อมกันโดยอัตโนมัติ

วัสดุประกอบของเครื่องรีดขึ้นรูปโลหะ

ชุดอุปกรณ์มาตรฐานของเครื่องรีดขึ้นรูปโลหะ
