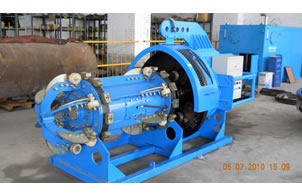

เครื่องแต่งปลายท่อ

เครื่องแต่งปลายท่อ

รายละเอียดเครื่องแต่งปลายท่อ
เครื่องแต่งปลายท่อ คือเครื่องมือเสริมสำหรับเครื่องเชื่อม ประกอบด้วยหัวรับปลายท่อปรับระดับได้ แกนรับท่อ พูลเล่กลาง เครื่องแต่งปลายท่อของเรามีระบบขับเคลื่อนไฮดรอลิค และระบบควบคุมอิเล็กทรอนิกส์ ชิ้นส่วนทั้งหมดนี้ได้ผ่านการรองพื้นป้องกันสนิม ทั้งยังสามารถทำงานได้อย่างปกติในที่ที่มีอุณภูมิสูงถึง 50 องศา

ลักษณะของเครื่องแต่งปลายท่อ
1. แคลมป์ยกน้ำหนักแต่ละตัวสามารถยึดท่อได้ทีละสองตัวพร้อมกันและสามารถถอดเปลี่ยนแคลมป์ได้
2. สามารถปรับแคลมป์ยกน้ำหนักให้เข้ากับการใช้งานเครื่องแต่งปลายท่อ ตามความต้องการในการใช้งานของท่าน
3. เครื่องแต่งปลายท่อสามารถปรับเปลี่ยนระดับและรูปแบบการใช้งานได้หลากหลายตามขนาดของท่อ
4. แปรงทำความสะอาดจะหมุนทำความสะอาดท่อในระหว่างที่เครื่องจักรทำงาน โดยแปรงปัดสามารถเข้าถึงได้ทุกจุด และสามารถทำความสะอาดทั้งด้านในและด้านนอกของท่อได้อย่างหมดจด
5. สามารถติดตั้งระบบควบคุมอิเล็กทรอนิกส์เพิ่มเติมได้ตามต้องการ

ข้อมูลทางเทคนิคของเครื่องแต่งปลายท่อ

ลำดับ รุ่นและขนาด PFM0812 PFM1216 PFM1620 PFM2024 PFM2430 PFM3036 PFM3642 PFM4248 PFM4854 PFM5460
1 เส้นผ่าศูนย์กลางท่อ (มม.) φ203
~ φ305 φ355		 φ305
~ φ406		 φ406
~ φ508		 φ508
~ φ610		 φ610
~ φ762		 φ762
~ φ914		 φ914
~φ1066		 φ1066
~ φ1219		 φ1219
~ φ1372		 φ1372
~φ1524
2 ความหนาท่อ (มม.) 5~10 8-15 9-15 9-20 10~20 10~25 12.5~25 15~30 17.5~30 17.5~30
3 รูปแบบปากท่อ ท่อตัววาย ท่อตัวยู
4 แรงในการตัด(N) 5880 8820 10290 13720 15680 19600 19600 23520 23520 23520
5 แรงบิด (Nm) 1200 2390 2620 4200 5980 8960 10500 14350 16140 18000
6 แรงดันในถังน้ำมัน (N) 25000 40000 40000 60000 60000 80000 80000 90000 90000 100000
7 ผลผลิตหลังการตัด 0-0.3 0-0.3 0-0.35 0-0.35 0-0.4 0-0.4 0-0.4 0-0.4 0-0.4 0-0.4
8 ความเร็วการหมุนของเพลา(รอบ/นาที) 0-100 0-100 0-80 0-80 0-60 0-60 0-60 0-60 0-40 0-40
9 ความเร็วในการป้อนของตัวตัด(มม./นาที) 0-30
10 ระยะการเคลื่อนที่ของหัวตัด (มม.) 80
11 กำลังจากเครื่องยนต์ดีเซลของหัวปั๊มไฮดรอลิก (กิโลวัตต์) 60 60 80 80 90 90 118 118 140 140
12 อุปกรณ์หลัก 1.มอเตอร์หัวตัด: DANFOSS
2. ปั๊มไฮดรอลิก, วาล์ว American PARKER / Japanese YUKEN / Korea Hydraulic / Taiwan Compass
3.ะบบควบคุม: Siemens
13 ขนาด (กว้างxยาวxสูง) (มม.) 2200
×600
×1000		 2500
×600 ×1000		 2600
×700
×1200		 2800
×800
×1200		 2900
×950
×1300		 3000
×1100
×1450		 3000
×1200
×1500		 3000
×1250
×1580		 3200
×1300
×1600		 3500
×1400
×1800
14 น้ำหนักตัวเครื่อง
( กก.)		 800 900 1200 1500 1800 2000 2200 2350 2500 3000

หมายเหตุ: สูตรคำนวนเหล็กกล้าคาร์บอนปานกลางคือ 1960 (แรงตัดต่อ mm²) x ความหนา x ปริมาตรท่อที่ตัด
